一：热继的原理及分类
（1）利用电流的热效应原理工作，在电路中作为电动机的过载保护和断相保护。
（2）热继的分类
1：按型号分：双金属片式（常用），热敏电阻式，易熔合金式。
2：按极数分：1P，2P，3P（常用），4P。其中3P的又包括带有断相保护装置和不带断相保护装置的。
3：复位方式：手动复位方式和自动复位方式。
4:按电流调节方式：电流调节和无电流调节。
5：按控制触点分：带常闭触点和带常开常闭触。
二：图形符号，文字符号及工作原理
文字符号FR，KH图形符号见下面配图。
动作原理：热继电器的主触点一般是串接在主回路中，而热继的辅助触点是串接在二次控制回路，当回路过载以后，热继辅助触点就会动作，从而切断我们控制回路电源。注意：电动机启动的时候，由于启动电流大，但是启动时间短，从而根据热继动作特性，不会动作。
扩展：热继的动作原理与高压继保护过动作一样。
三：型号及参数

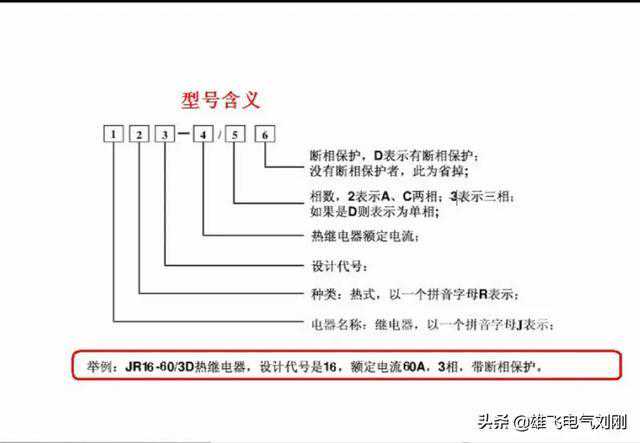

（1）型号见下面配图
（2）参数：
Ue:热继能够正常工作的最高电压值，一般为AC220V380V660V，分为主回路电压和二次控制电压，二次控制电压根据整个控制回路来确定。

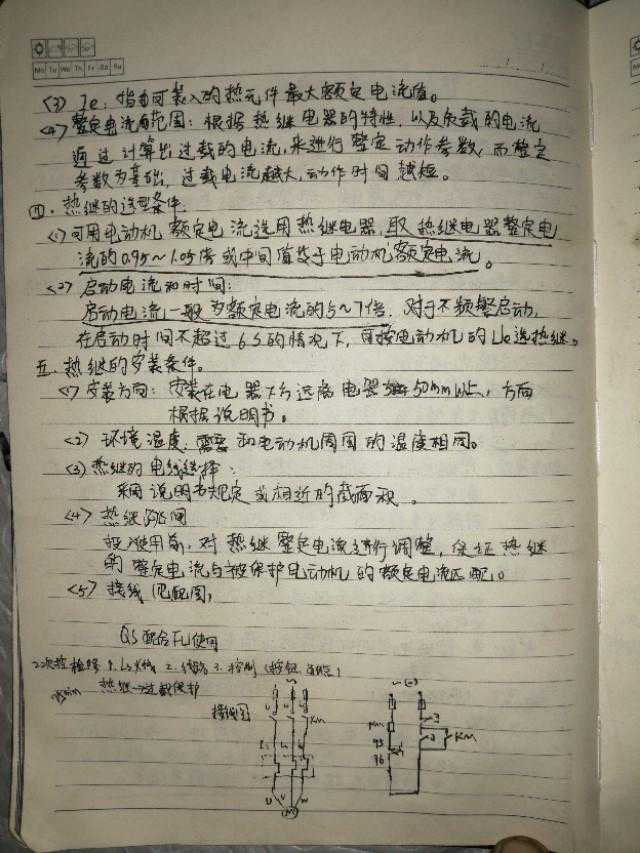

Ie:指可装入的热元件最大的额定电流。
（3）整定电流范围：根据热继的特性，及负载的电流通过计算出过载的电流，来进行整定动作参数，而整定参数为基础，过载电流越大，动作时间越短。
四：热继的选型
（1）可用电动机额定电流选用热继电器，去热继电器整定电流的0.95～1.05倍或中间值等于电动机额定电流。
（2）启动电流和时间：启动电流一般为额定电流的5～7倍，对于不频繁启动，在启动时间不超过6S，可按电动机的Ue选热继。
五：安装条件
（1）安装方向：安装在电器下方远离电器50mm以上，方向根据说明书。
（2）环境温度：需要和电动机周围温度相同。
（3）热继电线选择：采用说明书或相近的截面积导线。
（4）热继跳闸：投入使用前，对热继整定电流进行调整，保证热继的整定电流与被保护电动机的额定电流匹配。
