关键字:非通明物体测宽仪,冷轧金属带材测宽,塑料带测宽,橡胶带测宽,布带测宽仪,在线测宽仪,带材生产线测宽仪
产品简介：
设备采用单测头测宽原理对板材的宽度进行测量，测头竖直布置，用于测量板面呈水平状态下通过的板材宽度。
主要配置小型单片机系统、外接数码管显示屏，根据需要可增配嵌入式智能模块、上位机控制系统等。
设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。
2.测量原理：

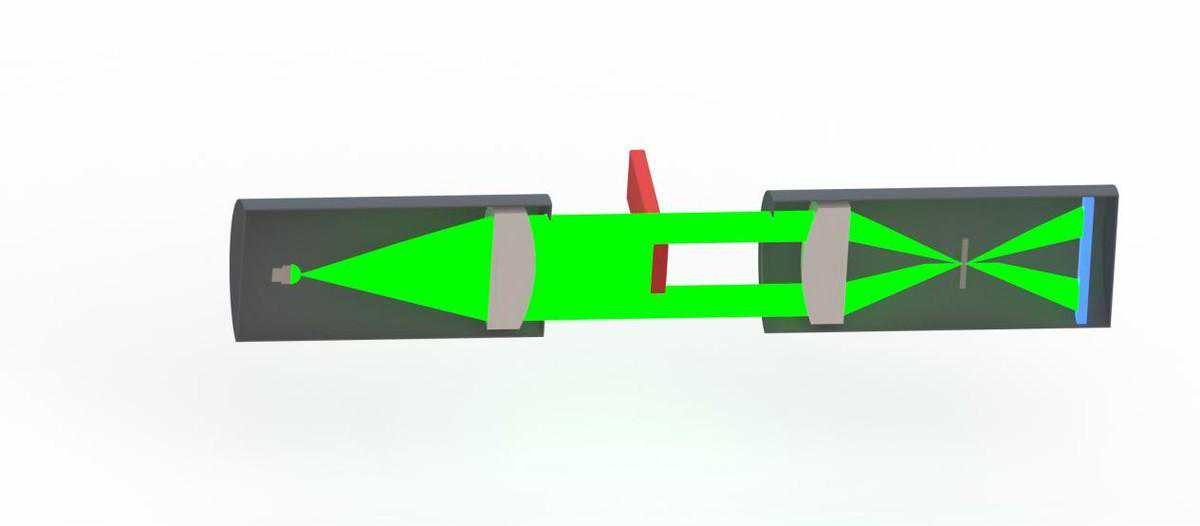

测头部件主要由发射镜头和接收镜头组成，其结构原理图如下图所示：
3.功能描述
测量范围：1-80mm；
被测物宽度范围：5-75mm；
测量精度：±0.03mm，被测物上下左右抖动范围不超过2mm；
超差报警功能；
测量频率：500Hz；
连外接显示屏；
控制功能：连接变频器，实现宽度自主调节功能；
4、适用范围设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。
5、选配：现场显示轧件的实时测量值及设备运行状态,显示频率1-3次/秒。
1）支座

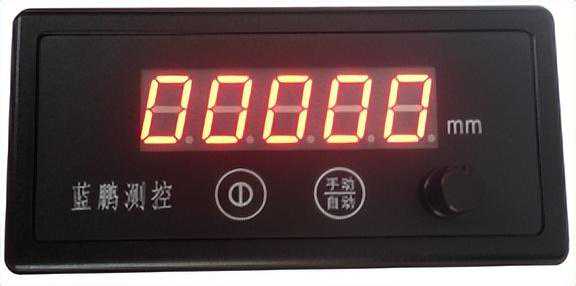

2）外接显示屏：现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒
6.技术参数：
型号
测量范围
（mm）
被测物宽度
（mm）
测量精度
（mm）
重复精度
（mm）
测量频率
（Hz）
外形尺寸
（mm）（L×W×H）
重量（KG）
KG01-DG15
0-15
0.1-10
±0.01
0.005
2000
160×110×480
15
KG01-DG40
0-40
0.1-30
±0.02
0.01
2000
210×155×570
20
KG01-DG70
0-70
1-55
±0.03
0.015
2000
240×180×780
30
KG01-DG90
0-90
1-70
±0.03
0.015
2000
330×200×1100
45
