220KV耦合电容器介损试验（规程标准）


220KIV耦合电容器

1、介损试验方法

耦合电容器分上下两节，试验方式均为【正接线10KV】

做上节时高压线接上节的上端（芯线和屏蔽线），信号线Cx接上节的下端（仅芯线）

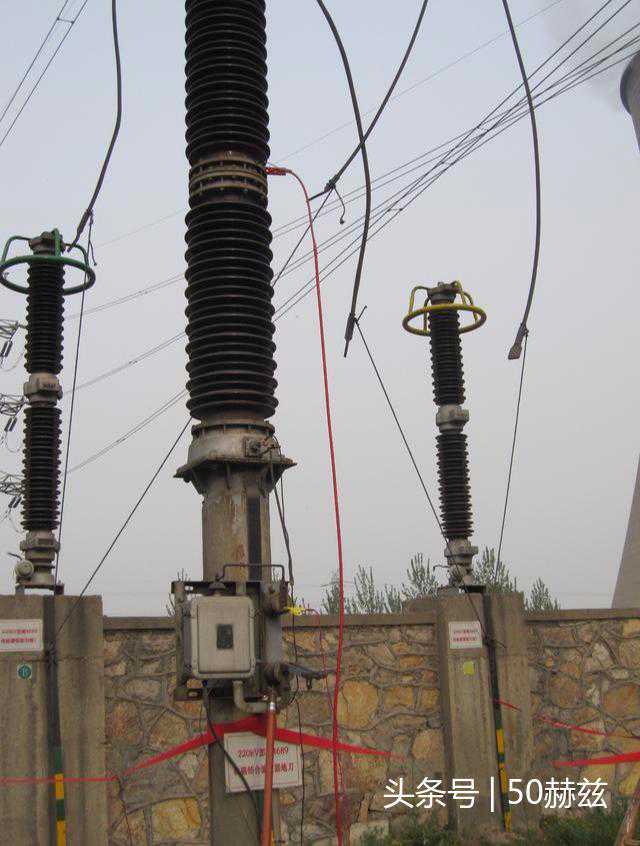

上节实拍

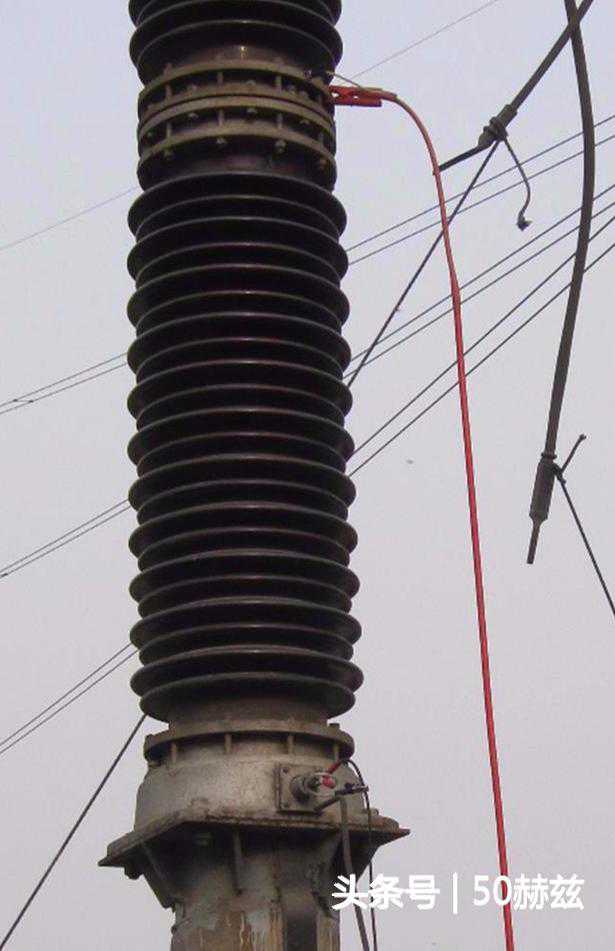

上节（高压线芯线和屏蔽线夹最上边，信号线Cx芯线夹中间）

做下节时高压线接下节的上端（芯线和屏蔽线），信号线Cx接下节的下端（仅芯线）

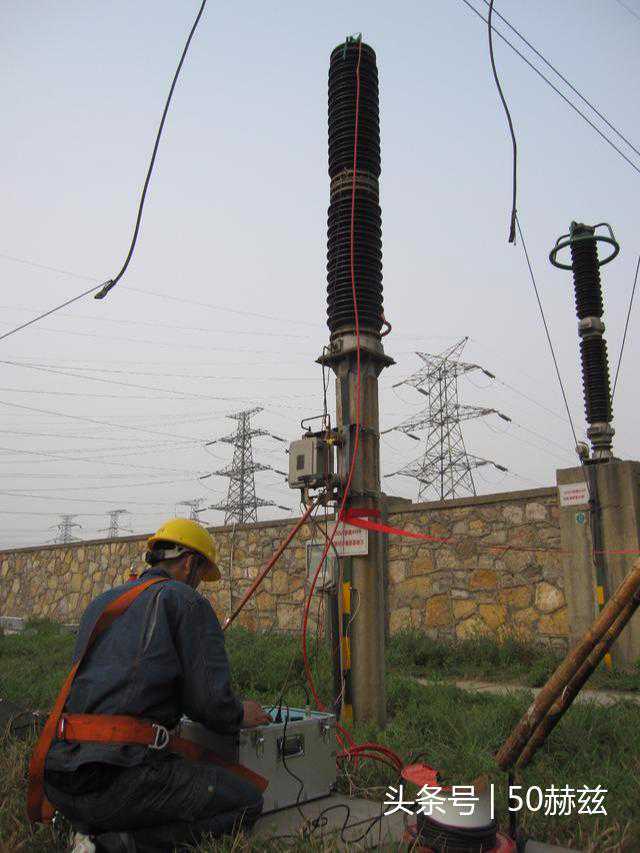

下节实拍

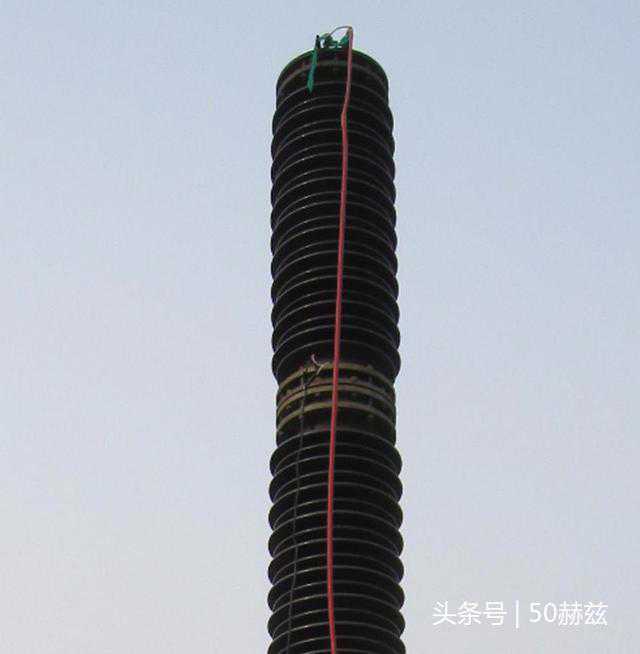

下节（高压线芯线和屏蔽线夹中间，信号线Cx芯线夹下边）

2、规程标准

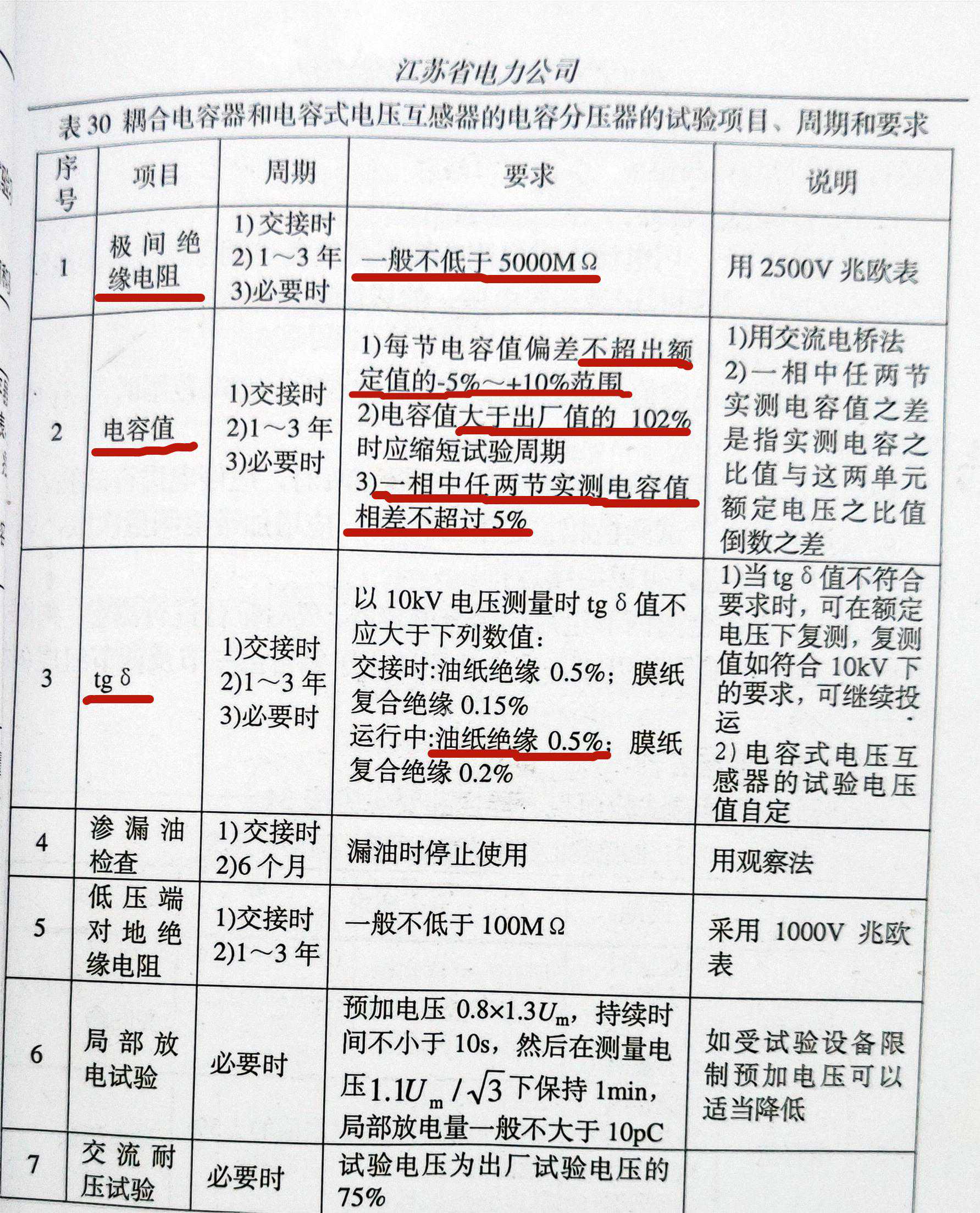

绝缘、电容量、tanδ规程标准（如下图）
