探头做为示波器的“眼睛“，在信号测量中有着至关重要的作用；那么如何选择合适的探头就成为了一个工程师的必修课。
首先，探头的种类有很多，常用的探头有两大分类，分别是电压和电流；其中电压探头又分有源探头和无源探头；按电压等级分类可分为高压和低压探头，高压和低压中又分单端和差分探头……

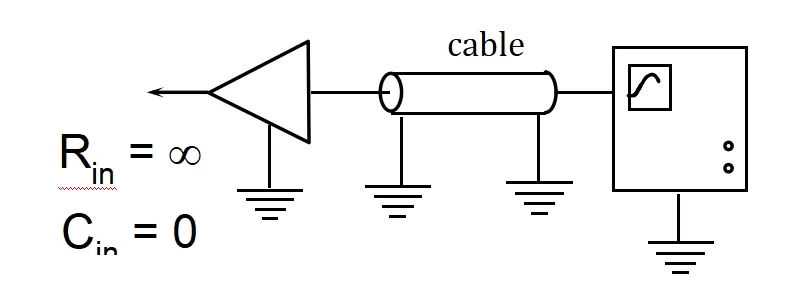

理想的探头
绝对的信号保真度，没有信号源负载效应，高抗噪性。
理想的探头将不影响信号的测量
带宽无限
零输入电容
无穷大输入电阻
无限动态范围
衰减为1
零延时
零相移
机械尺寸与待测点十分吻合
但是实际上不存在这样的探头，可能一个带有S参数信息的低损耗的高频SMA线缆，经过在示波器里面的去嵌操作之后，可以差不多认为是一个理想的探头。
各类探头的特点
无源探头
优点：
1x（无衰减）
价格便宜
缺点：
端接：输入阻抗很低
非端接：非常高的反射；非常高的输入电容；低的带宽

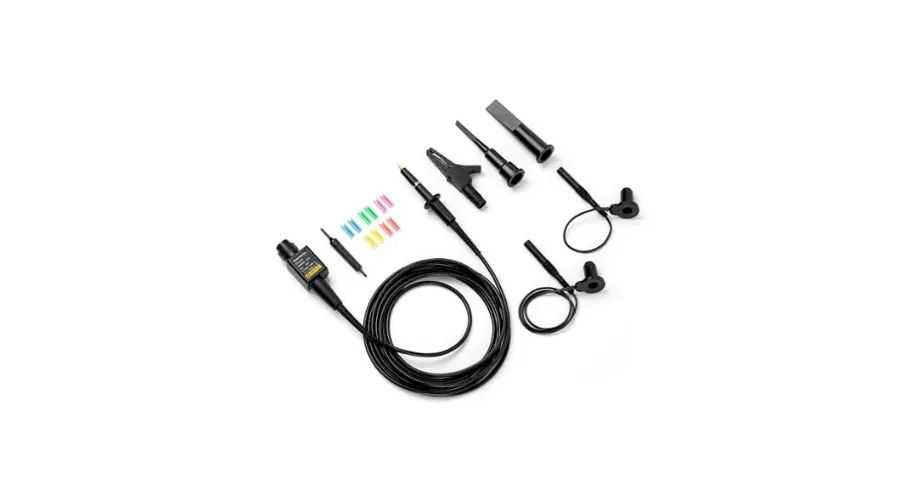

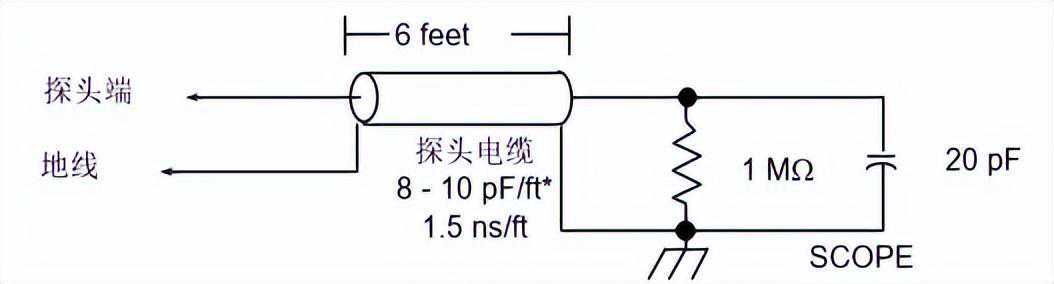

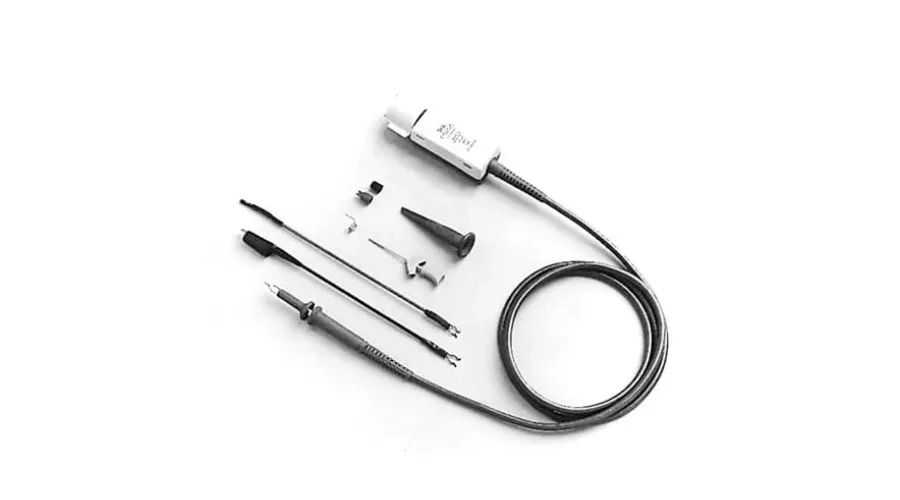

高阻无源探头
优点：
高输入电阻
宽动态范围
价格便宜
坚固耐用
输入电容小于Cvs1XProbe
缺点：
高输入电容C
与50欧姆系统不兼容
必须经过补偿
应用：
低功率设备
维修
生产工程测试研发
优点：
低输入电容
高带宽
高输入电阻R
适合50W或1MW
无须补偿
缺点：
造价较高
动态范围比较小
较易损
需要供电
用于浮地信号测量
用于差分信号测量
电压量程与带宽成反比
属于有源探头的一种，需要供电
应用：
浮动测量
开关电源设计
电机驱动设计
电子镇流器设计
CRT显示设计
电源转换器的设计
服务动力装置评估
一般用于低压高速信号的测量
带宽较高，量程较低
更高要求的连接方式
属于有源探头的一种，需要供电
应用：
高速数字系统设计
组件设计/描述
信号完整性，抖动和时序分析
机械工程与测试
测量3.0V逻辑，InfiniBand,PCIExpress,DDR,Rambus数据线，千兆以太网

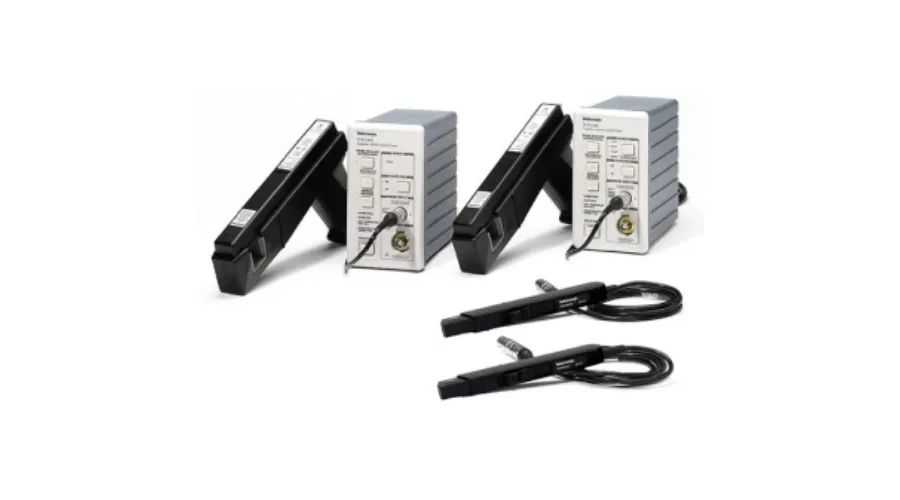

电流探头
示波器测试电流最普遍，最常用的探头
测量量程与带宽成反比
AC/DC电流探头量程一般在2000A以内
AC电流探头量程或可达10000A以上
属于有源探头的一种，需要供电
应用：
电源
半导体设备
功率逆变器/转换器
电子镇流器
工业/消费电子产品
移动通信
马达驱动器
交通运输系统
极高的输入阻抗，通常在几十，上百MΩ
针对对地的高压单端信号1000V，2500V，20000V
带宽相对较高，价格便宜
应用：
电源设计
设计电机拖动
电子镇流器
功率半导体
开关模式控制
UPS系统
功率整流器

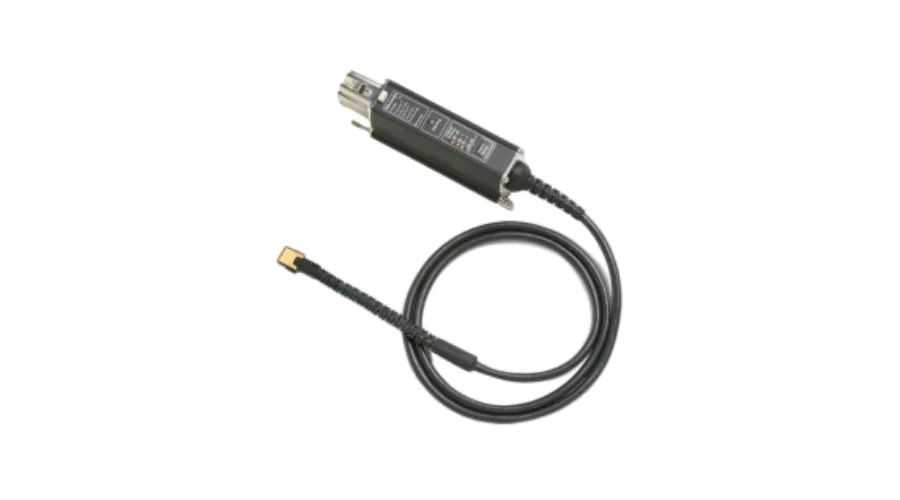

低压单端探头
通常用于测量低于12V以地参考的高速信号。
通常具备很低的输入电容（0-1pF），对电路负载影响很小
带宽通常较高
应用：
检验、调试和表征高速设计
信号完整性、抖动和定时分析
制造工程和测试
信号电压摆幅最高8Vp-p

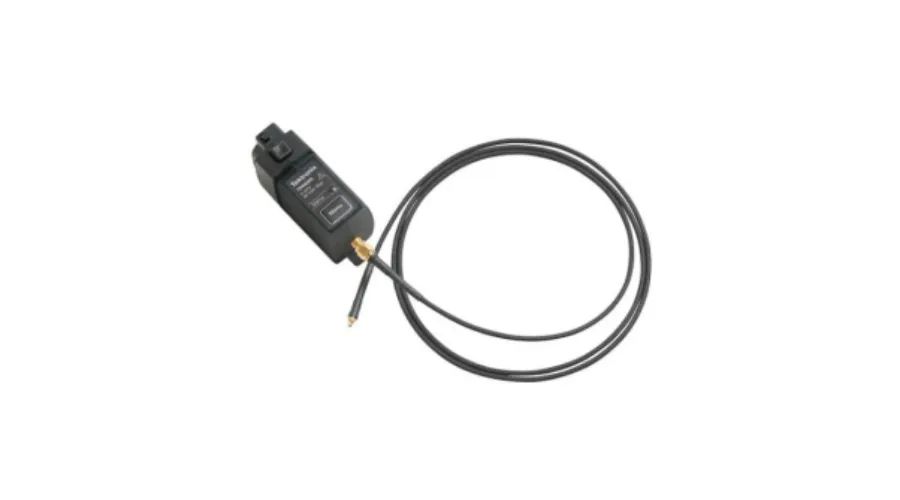

低噪声电源纹波探头
专门用于纹波测量的探头
低衰减倍数，低负载效应
高带宽，低动态范围
低噪声，高直流偏移
价格昂贵
应用：
探测汽车、工业和消费市场中芯片组的电源轨电压供电和控制功能
探测数字功率管理、内存和以太网连接能力
探测高频电源轨上的噪声源

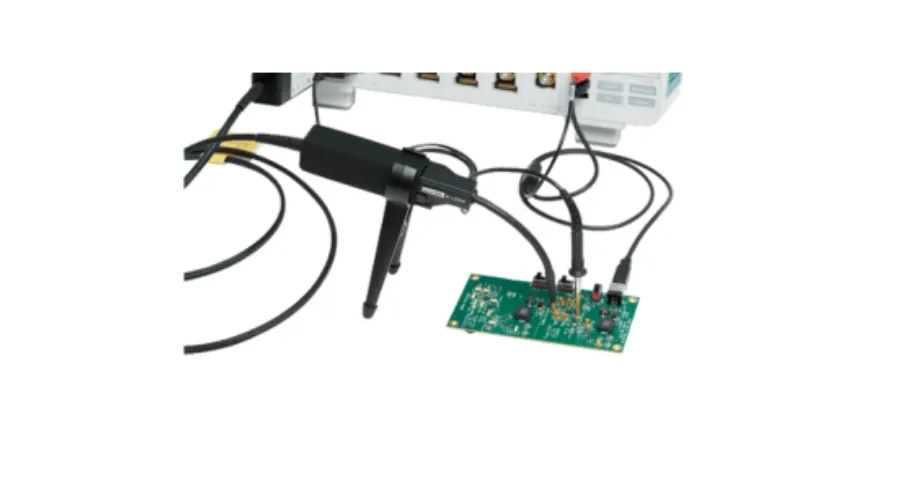

光隔离探头
针对于三代半导体器件测试
同时具备高差分电压，高共模电压
高带宽，高共模抑制比等优点
应用：
使用SiC或GaN、FET或IGBT的半/全桥设计
浮动测量
功率转换器设计
电源设备评估
开关电源设计
逆变器设计
电机驱动设计
电子镇流器设计
EMI和ESD故障排除
电流并联测量
提供多个通道的输入
只具备分辨高，低电平的能力
一般用于信号的协议解码分析
近场探头
精确定位磁场干扰源
电磁场强度检测
可以用于EMI
以上介绍的种种探头，均用于常规的电压，电流测量；但是当今的示波器趋向高度集成化，许多厂家将信号发生器，频谱仪，逻辑分析仪等功能模块集成到示波器内部，为了配合这些功能的使用，更多的探头将应用到示波器上；例如配合逻辑分析仪使用的逻辑探头，配合频谱仪使用的近场探头。
