如何区分焊缝接头形式

对接接头：

两焊件表面构成大于或等于135º,小于或等于180º夹角的接头,称为对接接头，设计一般为一级焊缝。
角接接头：

两焊件端部构成大于30º、小于135º夹角的接头,为角接接头，设计一般为二级焊缝，个别设计为一级焊缝。

对接接头图例：

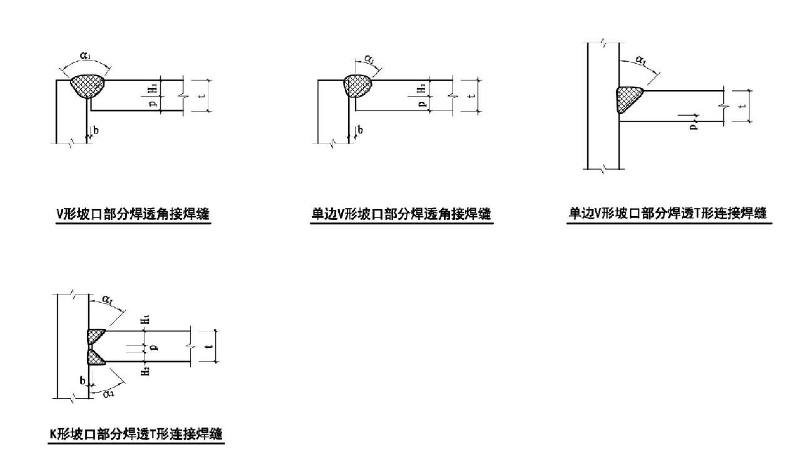

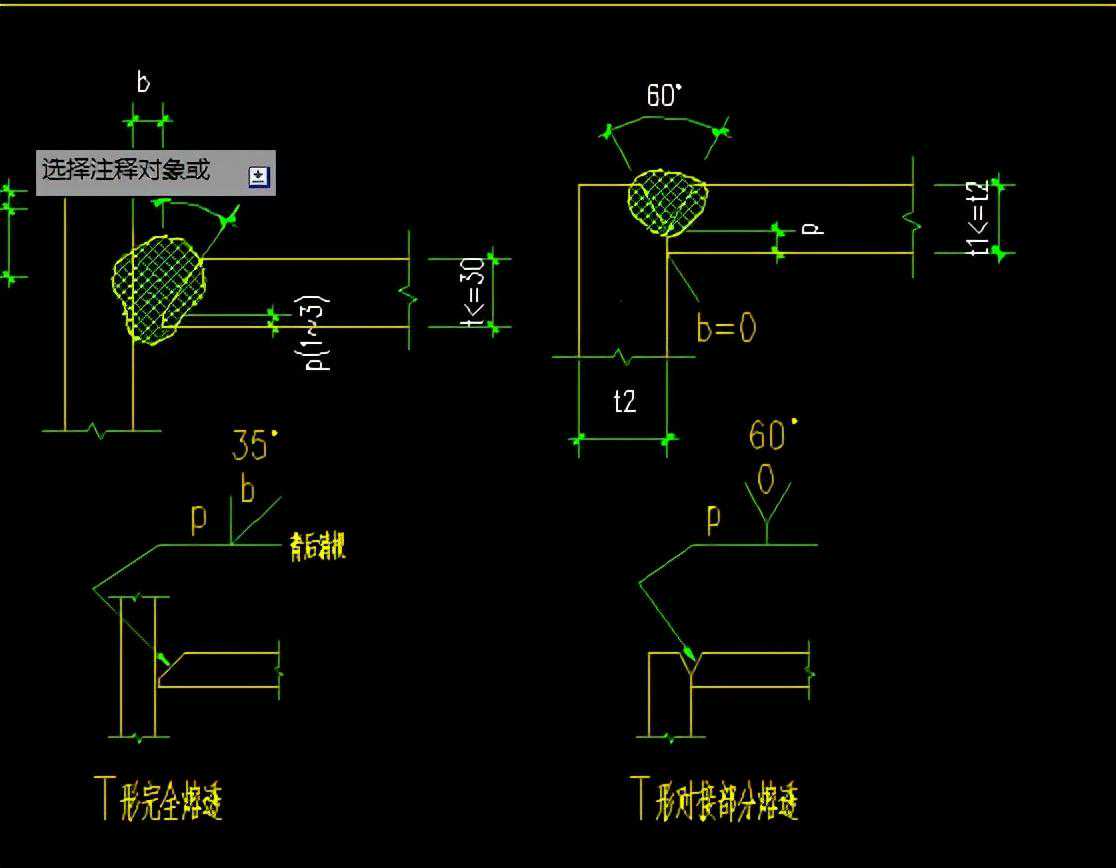

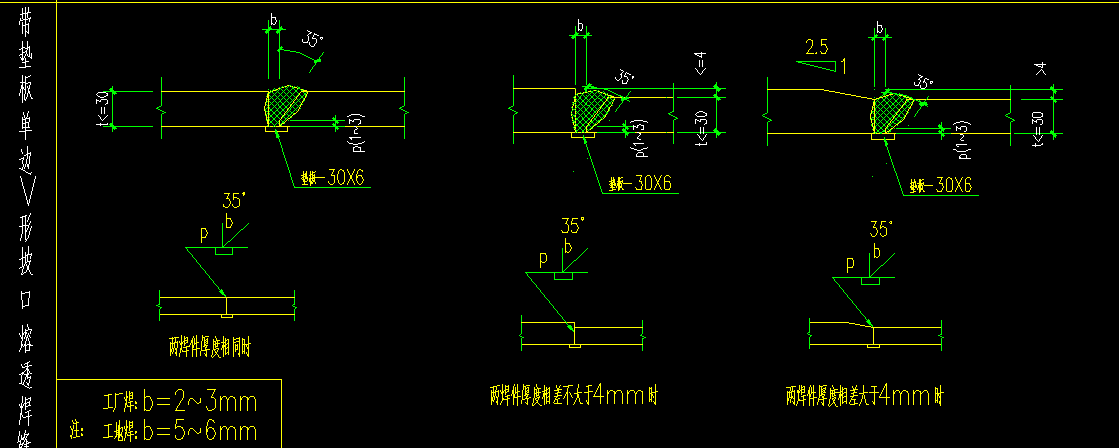

角接接头图例：



特别注意：对接接头形式不一定是对接焊缝，角接接头形式不一定是角焊缝！

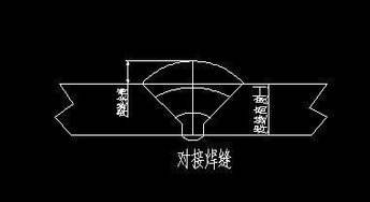

对接焊缝：

在焊件的坡口面间或一焊件的坡口面与另一焊件端（表）面间焊接的焊缝。

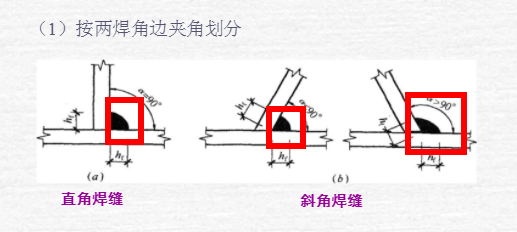

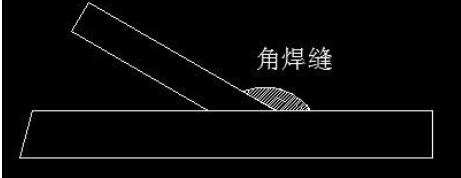

角焊缝：

是沿两直交或近直交零件的交线所焊接的焊缝。焊脚尺寸通常用hf表示

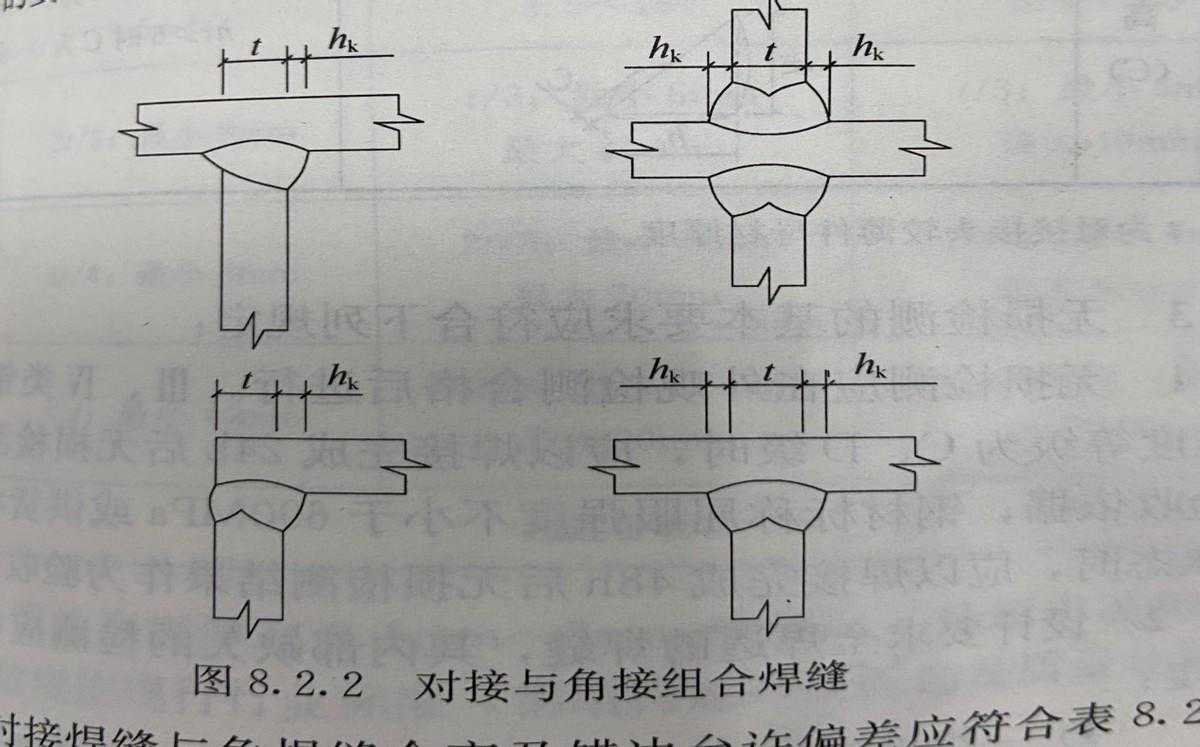

组合焊缝：


在日常的钢构焊缝检测中，一般需要检测的是超声波检测和射线检测的是对接焊缝和组合焊缝！

做钢结构检测，焊接必备的知识点，希望大家收藏，转发！
