气动技术是以压缩空气为工作介质来进行能量与信号的传递，是实现各种生产过程机械化、自动化的一门技术。
一、气动系统的工作原理

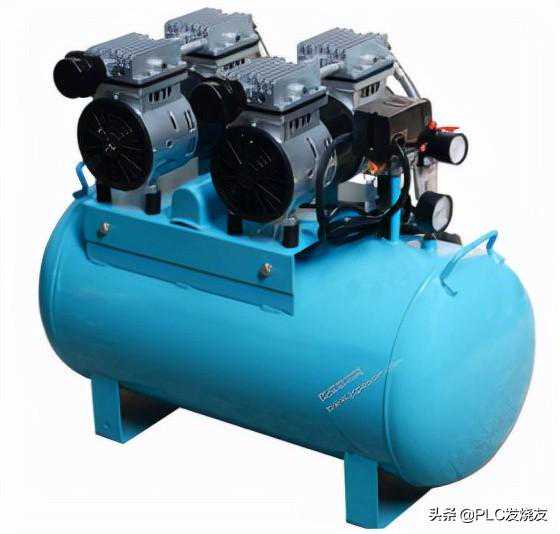

气压传动的工作过程是利用空气压缩机(如图1.1)把电动机或其他原动机输出的机械能转换为空气的压力能，然后在控制元件的作用下，通过执行元件把压力能转换为直线运动或回转运动形式的机械能，从而完成各种动作，并对外做功。
图1.1
二、气动系统的组成
根据气动元件和装置的不同功能，可将气压传动系统分成四个组成部分
2.1气源装置

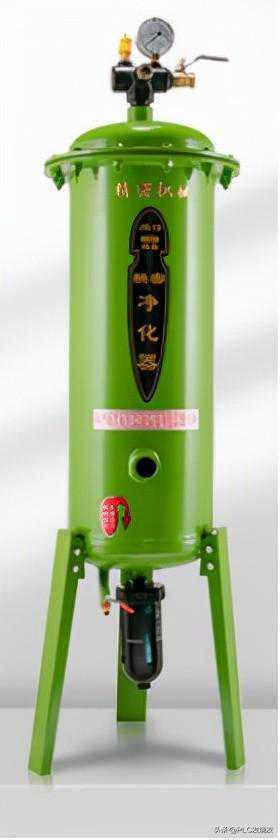

即为获得压缩空气的能源装置，其主体部分是空气压缩机(图2.1.1)，另外还有气源净化装置(图2.1.2)。
图2.1.1
图2.1.2
2.2控制元件

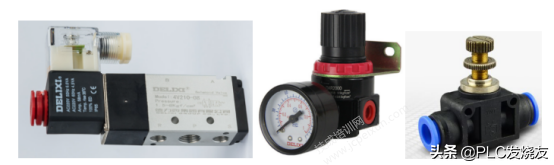

用来控制压缩空气流的压力、流量和流动方向等以便使执行机构完成预定运动规律的元件。包括各种压力阀、方向阀、流量阀、行程阀、传感器等(图2.2.1)。
图2.2.1
2.3执行元件

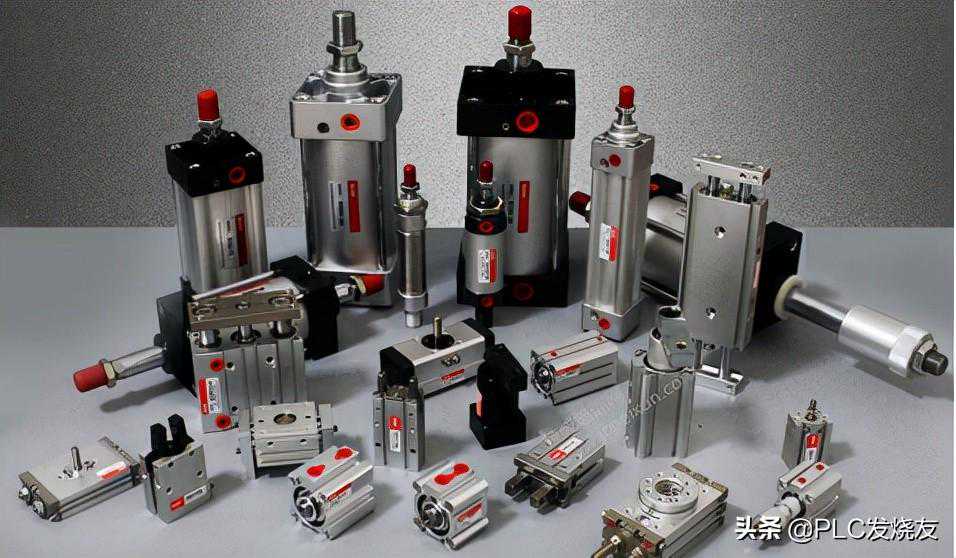

以压缩空气为工作介质，并将压缩空气的压力能转变为机械能的能量转换装置。包括做直线往复运动的气缸、连续回转运动的气动马达和不连续回转运动的摆动马达(图2.3.1)。
图2.3.1
2.4辅助元件

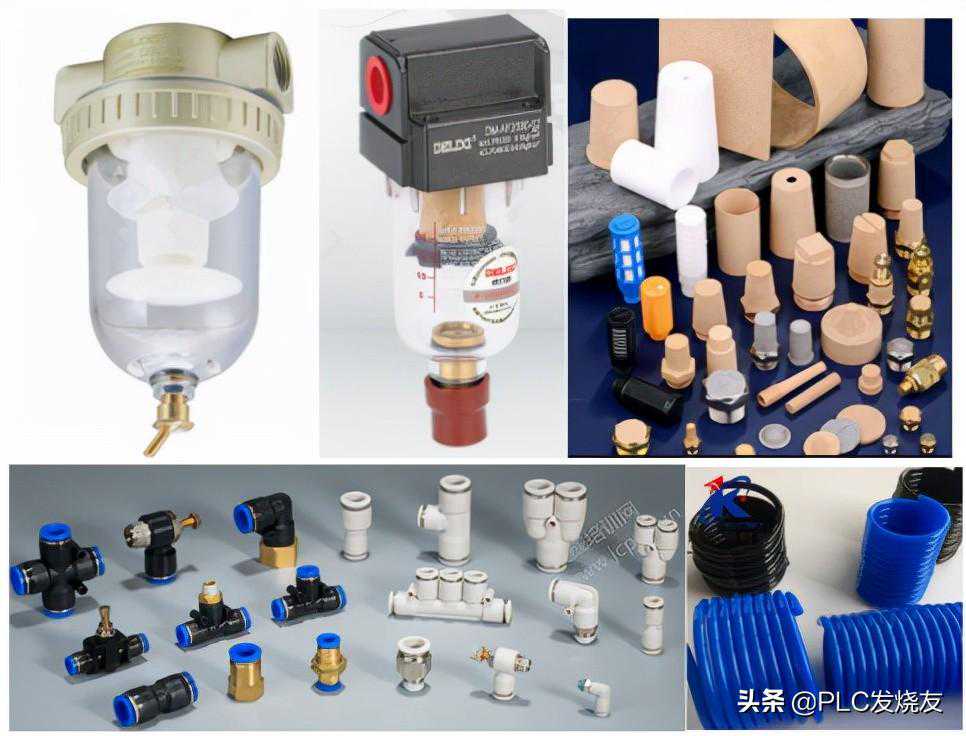

使压缩空气净化、润滑、消声以及元件间连接所需要的一些装置。包括分水滤气器、油雾器、消声器以及各种管路附件等(图2.4.1)。
图2.4.1
三、气动系统的特点
3.1优点
3.2缺点
(技成培训网原创，作者：张路，未经授权不得转载，违者必究)
