装置部件介绍

2.1变频电源

380V的市电。

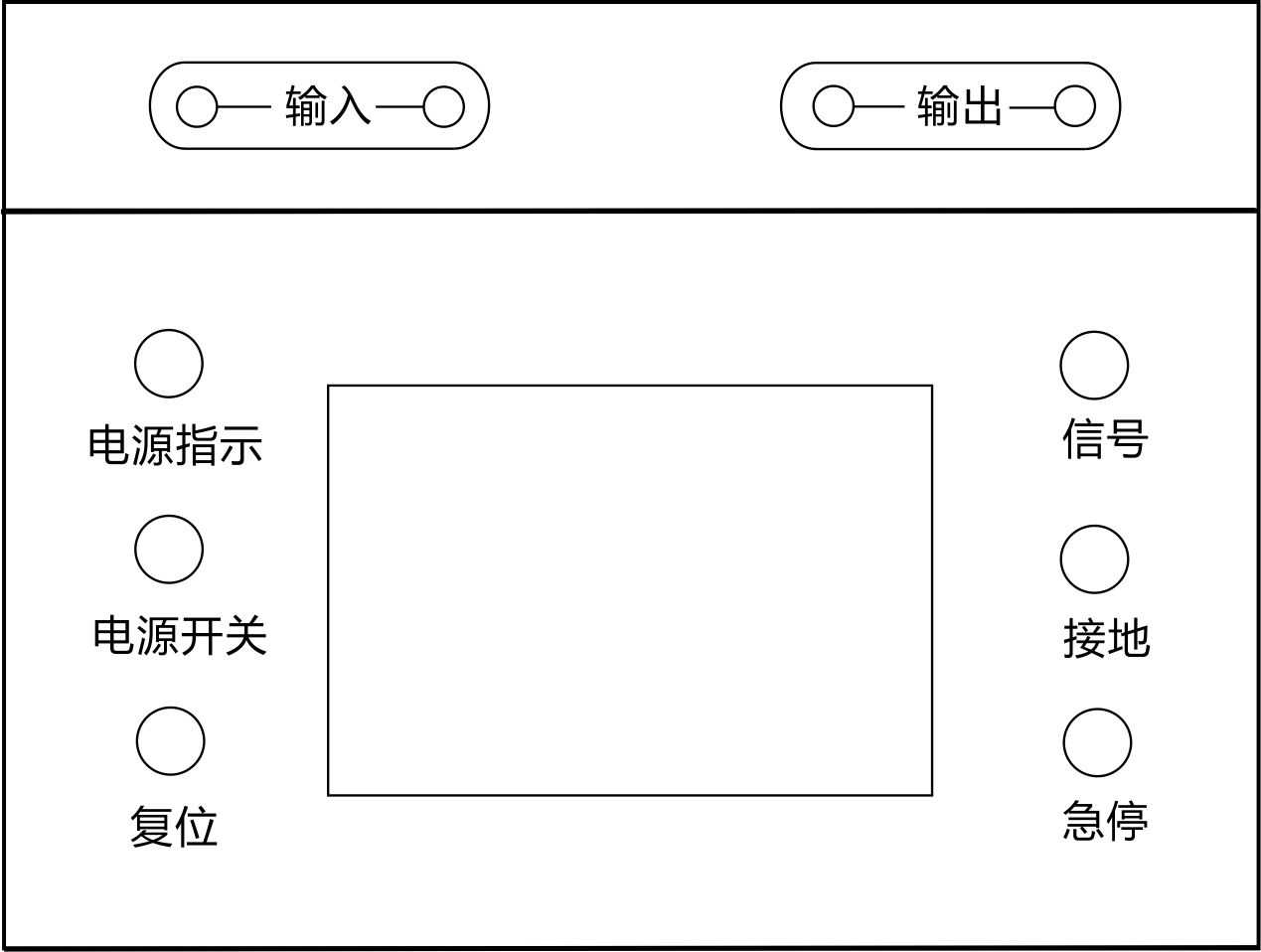

2.1.1操作面板说明


图1

1.电源开关:负责计算机部分的电源供给。

2.电源指示:总电源上电指示,空气开关合上时点亮。

3.复位:负载失谐、变频源过热以及其它保护动作后的故障复位。

4.停止:发生紧急情况的应急中断按键。

5.信号:用于接入分压器低压臂,最大电压100V,输入阻抗10M。

6.接地:用于系统安全接地。

7.液晶显示器:用于系统各参数、波形、菜单等的显示。

8.输入:电源接入。10KW以下通过中间变压器接入,10KW以上直接在380V电源电源的两根火线上接入。

9.输出:调频电源输出至励磁变压器输入。

10.大容量控制台的输入输出的接线柱在箱体背面的下部分

2.1.2接通电源:

操作箱在上电后启动"电源开关","电源指示"灯亮,液晶点亮显示。

注意:仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源,将仪器置于通风处静置1小时左右,待内部适当降低温度后再启动电源。

当风扇经常性的不启动时,建议立即与厂家联系。

当设备出现不可恢复性故障时,请不要自行拆卸仪器。

2.2.1触摸屏显示器:

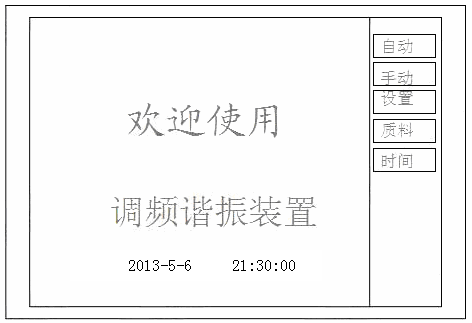

2.2.2开机后,液晶的显示界面如图2所示。


图2

1.自动、手动:选择试验模式;

2.设置:各种试验参数的设置;

3.资料:查看和输出试验记录;

4.时间:设置试验时间;

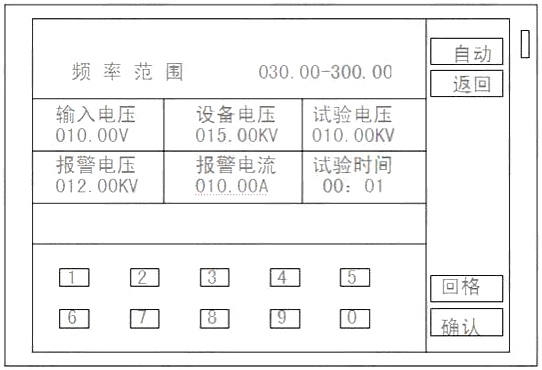

2.2.3试验参数设置:在每次试验前必须正确设置当次试验是的各种参数!


图3

·试验频率:选择自动调谐时的频率区间,自动调谐时在此区间内扫频。1.下限频率最高为100HZ,上限频率最低为150HZ。

2.当第一次试验时建议采用30HZ~300HZ进行扫描。

3.当已经知道大概频率范围时,可以选定在适当的频率段扫描,以减少试验时间。

·输出电压:设置调谐时输出电压的初此值。

1.对Q值较低的试品如发电机、电动机,初此值设定为30~40V;

2.对Q值较高的试品如电力电缆、变压器、GIS等,初此值设定为10~15V。

·试验电压:设置试验电压的最高值。

我们的电压跟踪系统具备自动校核较大电压波动的功能,但电网电压的波动幅度较小,由此而引起的高压电压的波动也在仪器的捕捉范围内,因此,我们强烈建议你在设置试验电压时,将"试验电压"的数值设定为比要施加的试验电压低5%Ue。

·报警电压:设置试验电压的极限值,电压超过时自动终止试验。

一般比试验电压高10%。

·报警电流:设置输出电流的最高值。

在不知道实际试验电流的情况下,一般将其设置成装置额定电流的2/3。

·运行时间:设置试验电压的加压时间。

00:01指试验时间为1分钟,其余的依此类推。

·电压比:用于设置分压器的分压比。

一般在出厂时已经设置完毕,现场试验时不能调整,以免计量的电压不对。

之所以在界面上保存此项,是用于在一定的时候效验分压器。

·确认:移动需要设置的位置。

·1~0:数字键:选择需要设置的数值。

·020.00位置:按数字时显示需要值。

·退格:改变设置位数。

·返回:设置完成后返回到图2界面。

2.2电抗器:

2.3励磁变压器:

1.A1、A2等高压端的电压值是根据用户试品对象特殊设计的,不能接错。

2.一般在对试验电压低、电流大的试品试验时接较低电压端,反之接较高电压端。

3.用于发电机、电动机耐压的谐振装置的励磁变压器的输出电压较高,在使用时请尽可能将连接线与其他物体隔离。

4.励磁变压器的接地端是保证隔离效果和安全的重要端口,必须可靠接地。

2.4电容分压器:

1.我们提供的电容分压器是保证在不带任何试品的情况下,可以自升压的必备件,主要用于检查装置和效验分压器。

2.电容分压器的额定电容量通常与所有电抗器串联时的电抗值匹配,所以在没有特殊说明的情况下,对装置自升压时请将所有电抗器串联连接。

操作说明

3.1电缆试验操作:

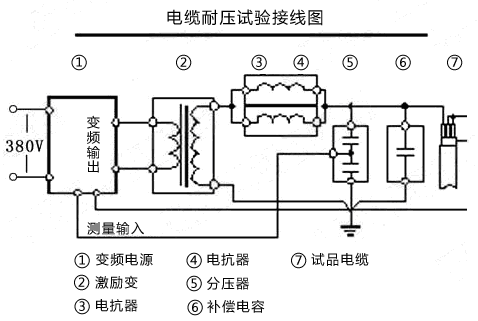

3.1.1现场接线示意图:


3.1.2励磁变压器接线注意事项:

1.用于10KV电缆的耐压装置,励磁变压器一般接低端;

2.用于10KV和35KV电缆的耐压装置,10KV电缆耐压励磁变压器接低端,35KV电缆耐压励磁变压器接较高端;

3.用于10KV、35KV和110KV电缆的耐压装置:10KV、35KV电缆耐压励磁变压器接低端,110KV电缆耐压励磁变压器接高端;

3.1.3电抗器及电容分压器接线注意事项:

对于短电缆,无论电压高低,一般将至少两节电抗器串联,以确保回路可以谐振。

3.2电机耐压试验操作:

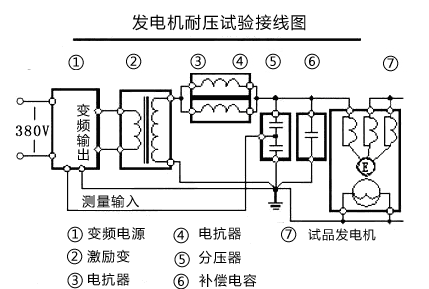

3.2.1现场接线示意图:


3.2.2励磁变压器接线注意事项:

1.用于电机的耐压装置,励磁变压器一般接低端;

2.用于电机和电缆的耐压装置,电缆耐压励磁变压器接低端,电机耐压励磁变压器接高端;

3.通常情况下,用于电机耐压的谐振装置兼容较低电压的电缆。

3.2GIS、开关及变压器试验操作:

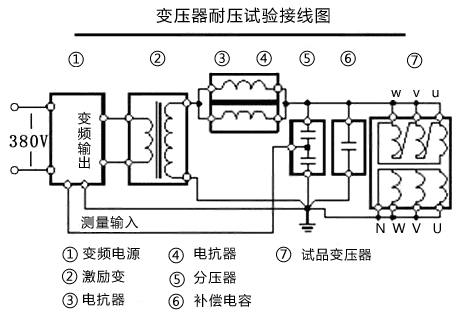

3.2.1现场接线示意图:


3.2.2励磁变压器接线注意事项:

1.用于开关、GIS、变压器的耐压装置,励磁变压器的输出电压一般较高;

2.用于开关、GIS的耐压装置,励磁变压器接高端,变压器耐压励磁变压器接低端;

3.通常情况下,改种型号的谐振装置兼容较较短长度的电缆,励磁变压器接低端。

3.2.3电抗器接线注意事项:

1.用于开关及较低电容量的试品交流耐压试验时,需要将所有电抗器串联在高压回路中,可以确保谐振。

2.用于开关、GIS、变压器的耐压时,需要将电抗器串联连接,电抗器串联只数按照实际的试验电压确定。

3.3通用操作步骤:

正确按照接线示意图及相关要求连接试验回路,在现场设置试验警示标记,正确设置各项试验参数。
