示波器是常用的测量仪器,具有强大的数据采集与分析能力,还可以将采集到的波形导出,放到电脑上进行分析。这个功能与波形记录仪十分相似,那么我们能不能将示波器用出波形记录仪的效果呢?
传统波形记录仪能长时间的采集信号,并将数据保存到设备的硬盘中,采集的时间长度取决于采样率以及硬盘容量,其缺点是不具备实时分析功能,而这正好是示波器的强项,示波器能在长时间采集的同时对波形进行分析。示波器没有配备大容量硬盘,要将示波器用出记录仪的效果,需要把存储深度发挥出极致。
记录时长
要长时间记录波形,存储容量是其重要指标,ZDS4000系列示波器最高配备512M存储深度,我们知道:
采样时间T=存储深度M/采样率Sa
在采样率为Sa=20K/s的情况下:
T=M/Sa=512M/20K/s=25．6Ks≈7．1小时
即单次最大可以记录7．1个小时的波形,可以应对大部分的现场测试场景。
采样设置
要全部发挥示波器大存储深度的长时间记录性能,首先要开启最大存储深度。在设置菜单中将存储深度设置为512M,并将存储区域设置为固定,并保持单通道打开,在单通道模式下,存储深度能达到最大。然后将时基调至1ks/div,如下图1所示,示波器将自动进入ROLL模式,ROLL模式也可以手动打开。
图1采样设置
如绿框所示,此时示波器的采样时长达到25．6ks,即7．1小时,而采样率还能保持在20k/s。滚动模式可以保证在这7．1小时中数据不会中断,并一直保留着最新的数据。
数据导出
数据采集后,我们可以把数据以二进制或者CSV格式导出保存,然后再开启下一轮的采样,这样可以实现更长时间的波形记录,示波器支持三种不同的导出方法。
1、U盘导出
使用U盘导出是最常用的波形提取方法,该方法的好处是没有限制使用场景,只需要一个U盘即可完成导出操作。方法如下:
插入U盘;
打开示波器的Save/Recall菜单;
选择存储类型为二进制文件或者CSV;
选择存储路径为U盘/udisk;

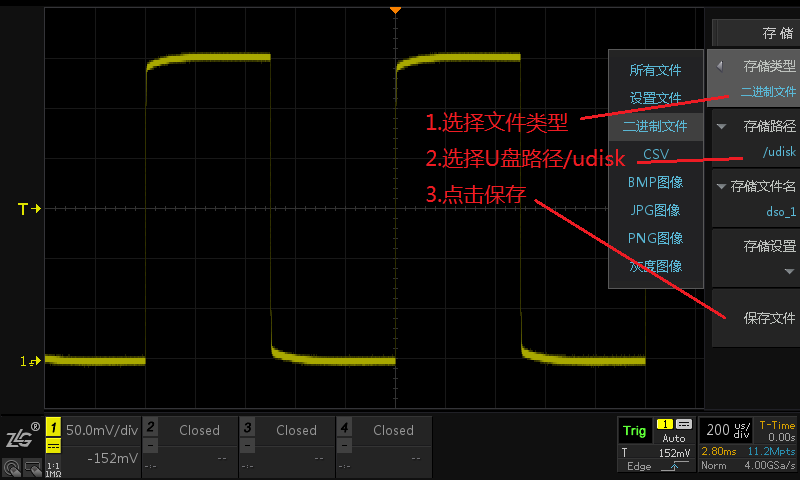

图2U盘导出方法
2、配套软件WaveAnalyze
ZDS示波器配套的PC软件WaveAnalyze具有强大的功能,其中也包括有波形导出。WaveAnalyze通过网络与示波器连接,可以将示波器采集到的波形上传到PC端作进一步分析,或导出成文件。该方法需要依赖PC软件,好处是还可以在PC端进行波形分析,可操作性更强。方法如下:
安装示波器PC软件;
使用网线连接PC和示波器;
打开PC软件,并设置示波器IP进行连接;
导出波形文件。

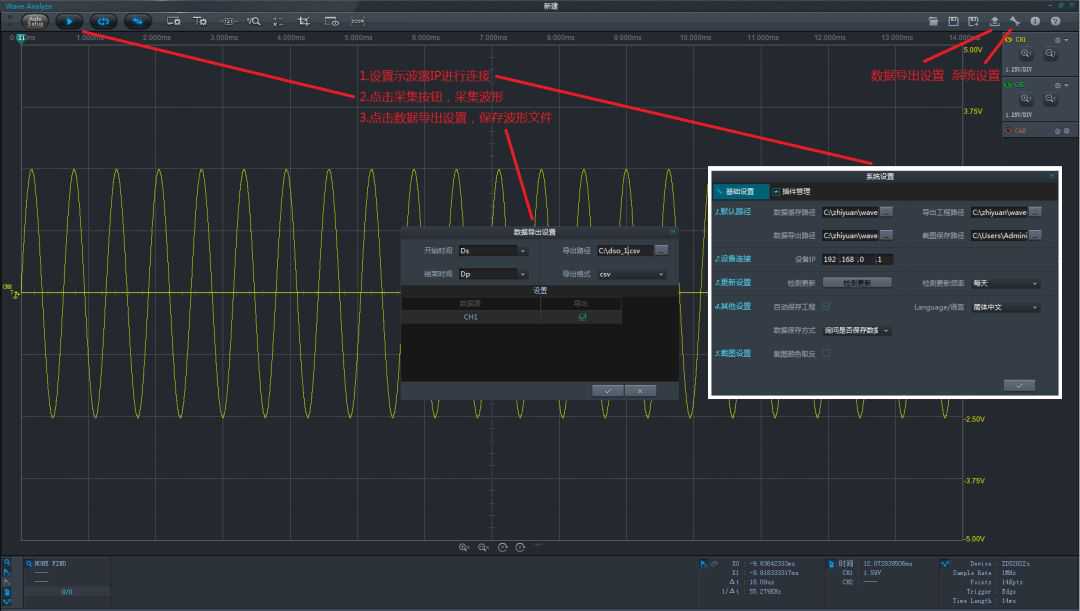

图3上位机软件导出波形文件
3、网页访问
最后一种方法是使用网页,ZDS示波器支持网页访问,使用网络与示波器连接后,打开浏览器并输入示波器的IP地址,即可访问示波器。在网页中可以通过虚拟按键远程操作示波器,更可直接访问示波器中的储存文件。此方法可以将保存到示波器本地的波形文件导出,同样也适用于导出截图和报表等文件。方法如下:
将波形保存到示波器本地(Save/Recall菜单);
使用网线连接PC和示波器;
打开浏览器并输入示波器IP(推荐使用chrome浏览器);

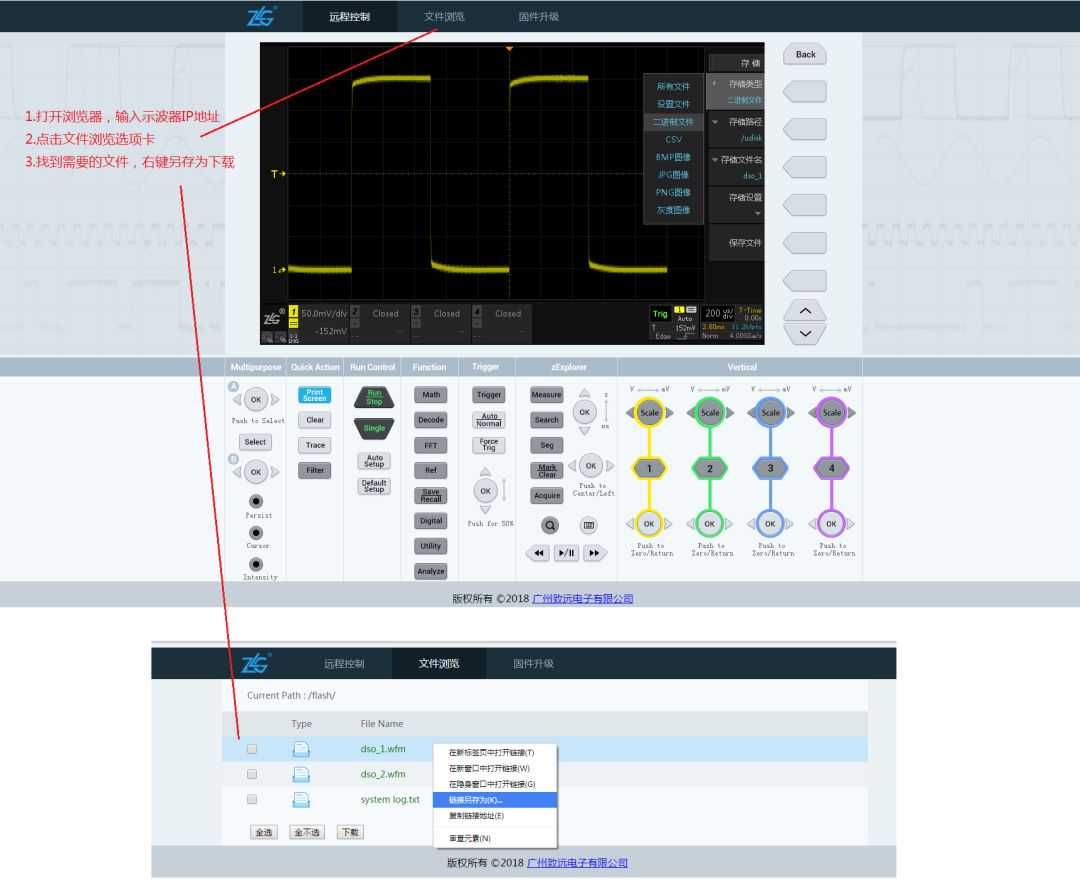

图4网页访问示波器存储文件
总结

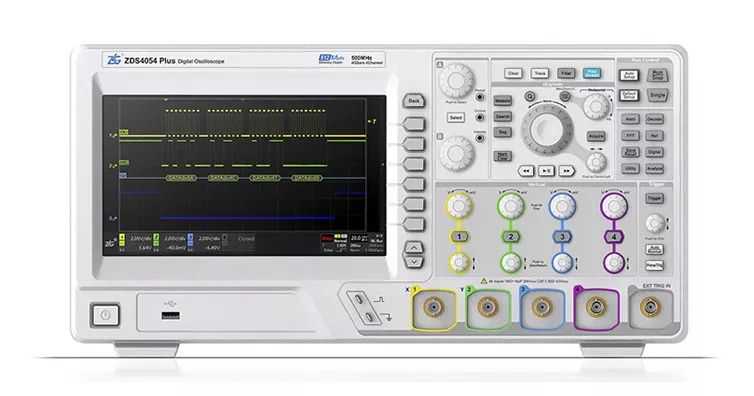

图5ZDS4054Plus
